Tour de refroidissement à circuit ouvert avec emballage pour le transfert de chaleur

Caractéristiques
Principe de travail
Structure et composants
Application

Caractéristiques

Structure compacte, conception d'économie d'espace
Système simple, installation facile
Faible bruit
Léger
Faible consommation d'électricité
Faible coût d'investissement

Comment ça marche?

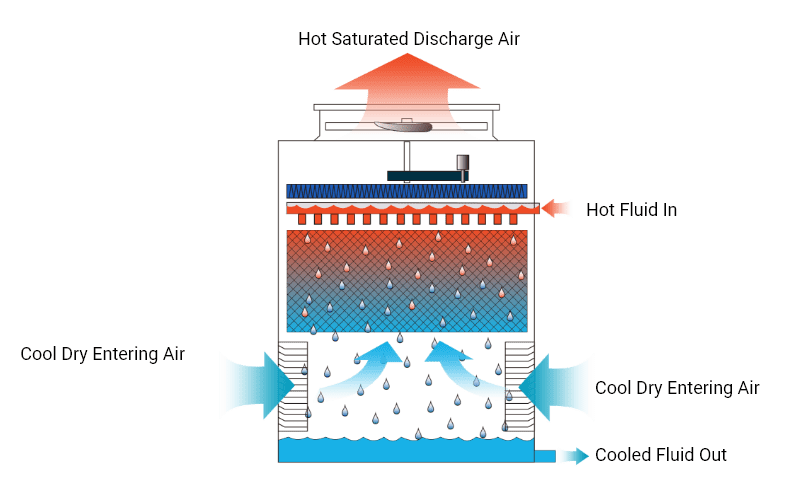

Diagramme schématique du refroidisseur à circuit ouvert à contre-écoulement

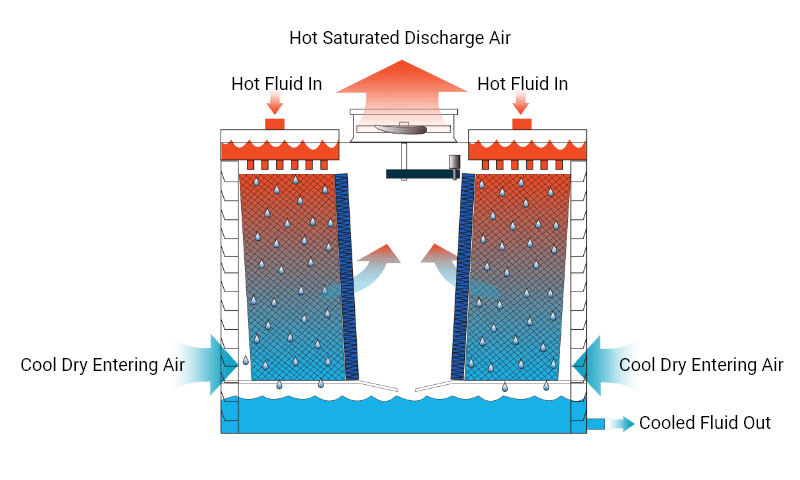

Diagramme schématique du refroidisseur à circuit ouvert à écoulement transversal

Processus de circulation de l'eau de la source de chaleur est pulvérisé uniformément sur l'emballage. L'emballage doit être conçu pour agrandir autant que possible la zone de contact entre le débit d'air et d'eau. L'emballage permet à l'eau de former des films d'écoulement minces, de sorte que la surface de l'eau puisse être exposée autant que possible à l'écoulement en interaction. En même temps, l'air est aspiré à travers l'entrée d'air latérale, se déplaçant vers le haut et effectuant un transfert de chaleur avec de l'eau de pulvérisation via l'emballage. L'eau de pulvérisation devient fraîche, tombe dans le réservoir d'eau, puis retourne au processus de circulation de l'eau pour le recyclage. L'air froid se transforme en air chaud et humide, s'écoule à travers l'éliminateur de dérive et recueille l'excès d'humidité vers le réservoir d'eau. Il est ensuite induit au sommet de la tour de refroidissement par le ventilateur et est rejeté dans l'atmosphère.

Structure et composants

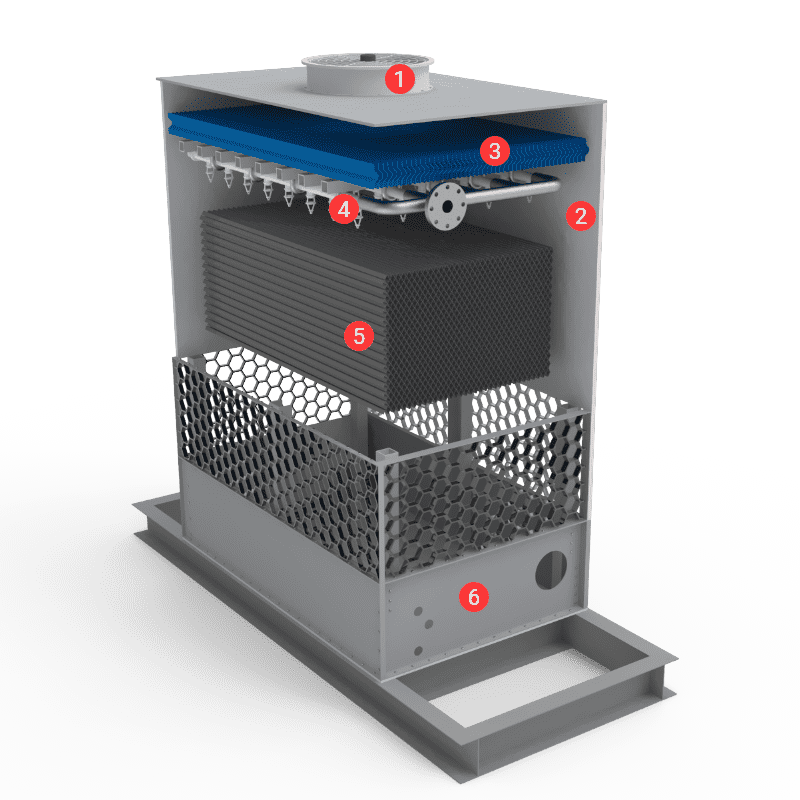

Diagramme de la structure de la tour de refroidissement à circuit ouvert

1
Ventilateur axial: Les lames sont faites de plaque d'aluminium. Le ventilateur présente une force aérodynamique raisonnable, un grand volume d'air, un rendement élevé, un faible bruit et une résistance à la corrosion.
2
Corps de tour: Il peut être construit en acier galvanisé, en acier inoxydable 304 ou en matériaux FRP.
3
Éliminateur de dérive
4

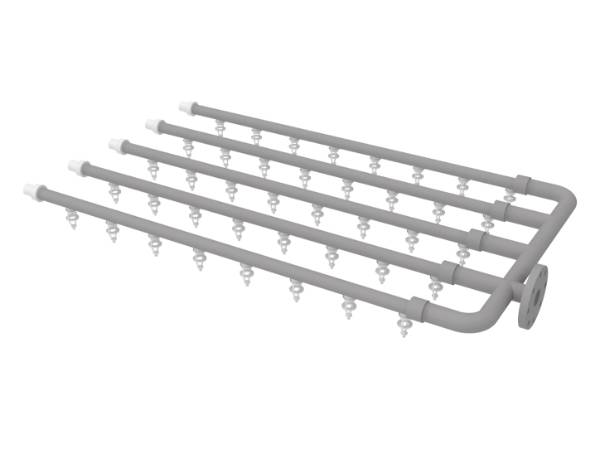

Système de pulvérisation: un composant clé dans la tour de refroidissement. Il est conçu pour pulvériser de l'eau uniformément sur l'emballage, agrandir la zone de contact avec l'humidité, vaporisant ainsi une partie de l'eau, éliminant la chaleur et abaissant la température de l'eau.
5
Emballage en PVC: dissipation thermique, résistance à la chaleur, résistance au froid, ignifuge.
6
Réservoir d'eau

Application

Les tours de refroidissement à circuit ouvert sont largement utilisées dans les fours de refroidissement, les radiateurs à induction, les lignes de production de pièces métalliques, les stations hydrauliques, les générateurs et autres services publics qui nécessitent une grande quantité d'eau de refroidissement avec de faibles exigences en matière de qualité de l'eau.

Trouvez la solution parfaite pour vous!

Si vous êtes intéressé par les produits de tour de refroidissement à la mouche, ou confus sur la façon de choisir le bon produit de la tour de refroidissement pour votre application, ou si vous avez un autre doute, veuillez remplir le formulaire ci-dessous pour obtenir vos réponses ou devis de la tour de refroidissement.

La tour de refroidissement à circuit ouvert prend l'emballage comme transfert de chaleur pour le refroidissement
