Tours de refroidissement à circuit fermé

Tour de refroidissement à écoulement croisé-La pulvérisation d'eau et d'entrée d'air s'écoule à angle droit

Tour de refroidissement à écoulement croisé Est un dispositif de refroidissement conçu pour éliminer la chaleur du fluide de traitement, refroidissant ainsi le fluide de traitement. Avec des échangeurs tubulaires placés dans la tour, tout le processus de refroidissement est réalisé par changement de chaleur entre l'air à flux croisé, l'eau de pulvérisation et l'eau de circulation via un échangeur tubulaire à l'intérieur.

La différence entre la tour de refroidissement à écoulement croisé et Tour de refroidissement à contre-débit:

Ils ont différentes directions d'entrée d'air. Dans le refroidisseur à flux transversal, l'air est introduit du côté de la tour et s'écoule horizontalement, faisant un angle droit par rapport à la direction de l'eau de pulvérisation. Cependant, dans le refroidisseur de contre-débit, l'air est introduit en bas de la tour et s'écoule de bas en haut, dans le sens opposé de l'eau de pulvérisation.
La tour de refroidissement à écoulement transversal est équipée de portes d'accès et de canaux au milieu de la tour, contrairement à la tour de refroidissement à contre-flux.
Dans la tour de refroidissement à contre-flux, la bobine ou le faisceau tubulaire sert de transfert de chaleur, cependant, dans la tour de refroidissement à flux transversal, une combinaison de bobine et d'emballage ou une combinaison de faisceau de tubes et d'emballage sert de transfert de chaleur.

La différence entre la tour de refroidissement à écoulement croisé et Tour de refroidissement à écoulement mixte:

Ils ont différentes directions d'entrée d'air. Dans le refroidisseur à flux transversal, la direction d'entrée d'air et la direction du débit d'eau de pulvérisation font un angle droit. Cependant, le refroidisseur à circuit fermé à écoulement mixte a deux directions d'entrée d'air. Dans une direction, l'air entre par le haut de la tour de refroidissement. Dans l'autre sens, l'air entre d'un côté de la tour en bas.

La similitude entre la tour de refroidissement à écoulement croisé et la tour de refroidissement à écoulement mixte:

Les deux tours de refroidissement sont équipées de portes d'accès au milieu pour créer des conditions d'accès pratiques. Ils sont spécifiquement développés pour les applications à haute capacité, telles que les centres de données, les usines et les grands systèmes CVC.

Tour de refroidissement à écoulement croisé avec une porte d'accès.

Caractéristiques
Principe de travail
Structure et composants
Emballage et expédition

Caractéristiques

L'eau de refroidissement adoucie circule dans le circuit fermé, éliminant ainsi la réduction de l'efficacité et les pannes du système causées par les flotteurs, la saleté et d'autres questions entrant dans le système d'eau de refroidissement.
La disposition optimisée du nouveau transfert de chaleur et de l'emballage haute performance rend l'entretien et le nettoyage de la bobine de transfert de chaleur et l'emballage plus facile et plus pratique.
De nouvelles pales de ventilateur sont utilisées pour améliorer encore sa capacité d'échappement et réduire le bruit de fonctionnement.
Les tuyaux de pulvérisation sont installés à l'intérieur de la tour de refroidissement. Cela permet non seulement d'économiser la tuyauterie externe, mais également de rendre le corps de la tour plus beau et de réduire les coûts de tuyauterie sur place.
Équipé de canaux d'accès pour faciliter l'entretien et la réparation de la tour.

Comment ça marche?

Diagramme schématique de la tour de refroidissement à circuit fermé à flux transversal

Le fluide de traitement chaud pénètre dans le faisceau de tubes à partir de l'entrée, et le système de pulvérisation et le système de ventilateur sont démarrés en même temps. L'eau de pulvérisation s'écoule vers le bas. La chaleur du fluide de traitement est transférée à l'eau de pulvérisation circulante qui traverse la surface extérieure du faisceau de tubes en quelque sorte le transfert de chaleur de la paroi du tube. Le fluide de traitement se refroidit puis s'écoule de la sortie. Une grande quantité d'air pénètre par la persienne d'admission d'air et traverse l'unité à angle droit par rapport à l'eau de pulvérisation. Une petite quantité d'eau s'évapore et s'écoule à travers l'éliminateur de dérive, collectant l'excès d'humidité dans le réservoir d'eau. Le reste de l'eau est envoyé dans l'atmosphère depuis le haut de l'unité sous forme de vapeur chaude saturée. La majeure partie de la chaleur est absorbée par l'eau de pulvérisation. L'eau de pulvérisation chaude s'écoule vers le bas à travers l'emballage et devient fraîche par transfert de chaleur avec l'emballage. Et puis il tombe dans le réservoir d'eau au fond, recycle dans le système de pulvérisation via la pompe à eau, puis retourne dans le faisceau de tubes.

Structure et composants

Nous fournissons non seulement des tours de refroidissement à flux transversal intégrées, mais offrons également des accessoires de tour de refroidissement.

Structure de la tour de refroidissement à flux croisé

1
Acier inoxydable 304 ou DX51D + AZ120 aluminisé corps de tour de plaque de zinc
2
Ventilateur ultra-faible bruit
3
Éliminateur de dérive
4
Système de pulvérisation
5
Bobine de cuivre ou d'acier inoxydable, diamètre du tuyau: 16, 19, 22 et 25mm
6

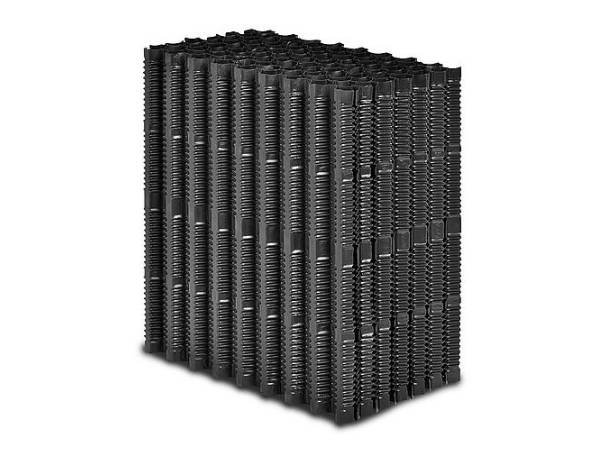

Emballage
7
La persienne d'entrée d'air (peut être faite du même matériau que le corps de la tour ou transformée en persienne en PVC)
8
Réservoir d'eau
9
Pompe de pulvérisation
10
Tuyau de retour d'eau de pulvérisation

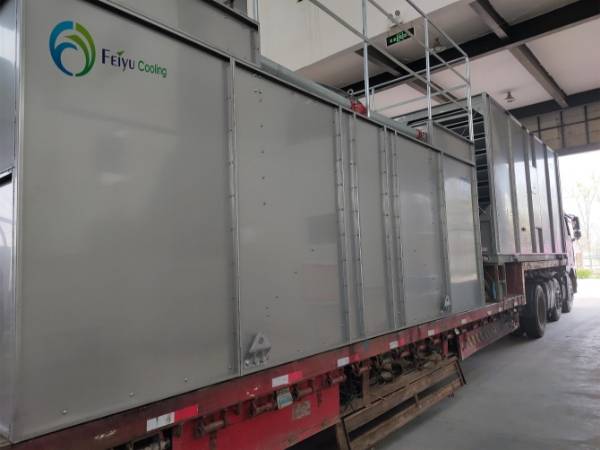

Forfait et transport
