Refroidisseur d'air de type adiabatique en forme de V avec moins de consommation d'eau

Caractéristiques
Principe de travail
Structure et composants
Application

Caractéristiques

L'échangeur de chaleur adiabatique refroidi par air réduit considérablement la consommation d'eau.
Les tubes à ailettes servent d'échangeur de chaleur et créent une grande zone de dissipation thermique.
Transport intégré, installation facile.
Maintenance réduite.
Faible hauteur de la tour, structure compacte et petite surface de plancher.

Comment ça marche?

Diagramme schématique du refroidisseur d'air adiabatique en forme de V

Le fluide de traitement chaud pénètre dans l'entrée des tubes à ailettes. La chaleur du fluide de traitement se dissipe à travers la surface des tubes à ailettes et se transfère aux ailettes. Le système adiabatique contient un tampon fibreux entièrement mouillant situé devant les tubes à ailettes. L'air ambiant est aspiré dans l'unité à travers le coussin adiabatique par le ventilateur au-dessus de l'unité. L'air est humidifié lorsqu'il traverse le coussin adiabatique, diminuant la température du bulbe sec à quelques degrés de la température du bulbe humide. Cette nouvelle température de l'air est appelée le bulbe sec déprimé. L'air pré-refroidi est ensuite aspiré à travers la surface du tube et des ailettes, offrant une capacité de rejet de chaleur considérablement accrue. La chaleur du fluide de traitement se transfère dans l'air et est envoyée dans l'atmosphère. Le fluide de traitement refroidi s'écoule hors de l'unité à travers la sortie des tubes à ailettes.

Structure et composants

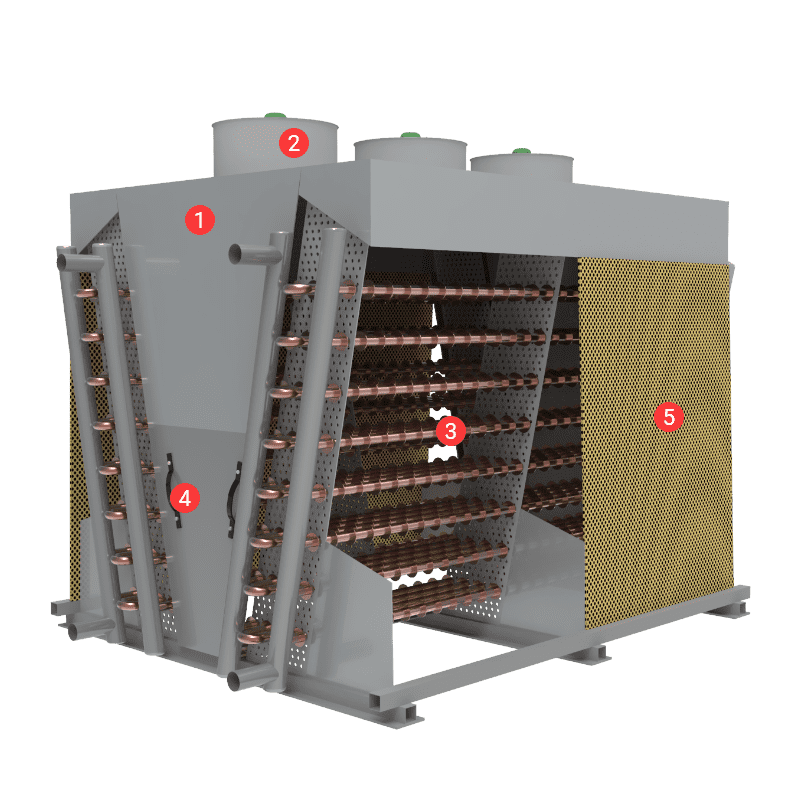

Diagramme de structure de refroidisseur d'air adiabatique en forme de V

1
Corps de tour galvanisé en acier inoxydable ou à chaud
2
Ventilateur axial à arbre forcé ou à arbre induit
3
Les tubes à ailettes peuvent être construits en aluminium, en acier inoxydable ou en cuivre; les tubes peuvent être en cuivre, en acier inoxydable ou en acier au carbone.
4
Porte d'accès facile à enlever
5
Système d'humidification adiabatique

Application

Les refroidisseurs d'air de type adiabatique en forme de V sont largement utilisés dans les industries suivantes:

Acier-four à arc électrique/four à induction de refroidissement
Raffinerie et pétrochimie-refroidissement de la colonne de réacteur
Caoutchouc-rouleau de refroidissement
Refroidissement par rouleau de refroidissement polyfilm
Centrales indépendantes-refroidissement de l'eau de chemise de moteur, huile de lubrifiant et refroidisseur inter-étages
Refroidissement de la machine de moulage par injection plastique
Textiles-condensation de vapeur de processus
Réfrigération/climatisation-condenseurs pour refroidisseurs refroidis par air
Industrie de puissance-refroidisseur d'huile de lubrification de turbine/refroidisseur intermédiaire
