Tour de refroidissement hybride à sec humide avec mode sec et fonctionnement en mode sec humide

Mode sec

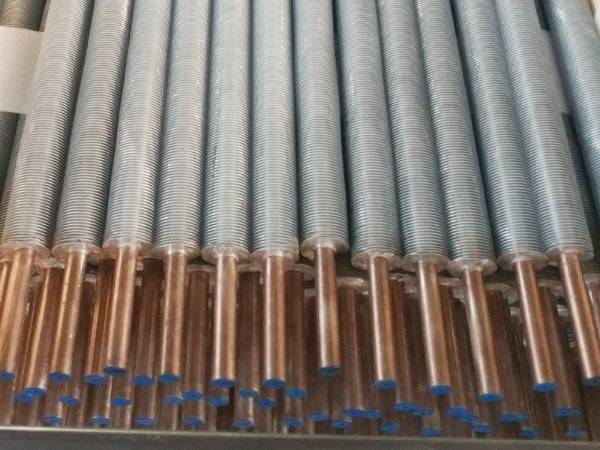

En mode sec, le fluide de traitement chaud pénètre dans les tubes à ailettes secs à partir de l'entrée de tubes à ailettes secs, sort de la sortie des tubes à ailettes, puis s'écoule dans les bobines lisses à partir de l'entrée de bobines lisses. En même temps, le ventilateur est allumé et la pompe de pulvérisation est désactivée. Le ventilateur axial aspire l'air vers le haut à travers le volet d'entrée d'air. Lorsque l'air circule à travers la bobine et entreprend le transfert de chaleur, une partie de la chaleur est prélevée et se dissipe dans l'atmosphère. Le fluide de processus refroidi s'écoule hors de la sortie de la bobine lisse et retourne au circuit interne.

Mode sec-humide

Dans ce mode, le fluide de traitement chaud pénètre dans les tubes à ailettes secs à partir de l'entrée de tubes à ailettes secs, sort de la sortie des tubes à ailettes, puis s'écoule dans les bobines lisses à partir de l'entrée de bobines lisses. En même temps, le système de pulvérisation est allumé et le ventilateur est également allumé. La chaleur du fluide de traitement effectue un transfert de chaleur à travers les parois du tube et la chaleur est transférée à l'eau de pulvérisation circulant à travers l'extérieur du tube. L'eau de processus devient froide et est ensuite évacuée de la sortie de bobine lisse pour la circulation interne. Poussé par le ventilateur, l'air à l'extérieur de l'unité entre de l'entrée d'air et s'écoule vers le haut à travers la bobine, dans la direction opposée à l'eau. Une petite partie de l'eau s'évapore et s'écoule à travers l'éliminateur de dérive, l'excès d'humidité est collecté dans le réservoir d'eau et l'air chaud et humide est dépathisé dans l'atmosphère du haut de la tour de refroidissement en circuit fermé. Le reste de l'eau tombe dans le réservoir d'eau au fond et est recyclé par la pompe dans le système de pulvérisation, puis est pulvérisé sur la bobine.
